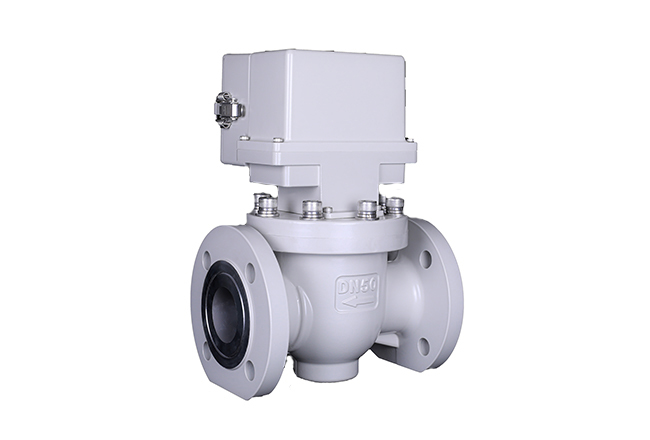

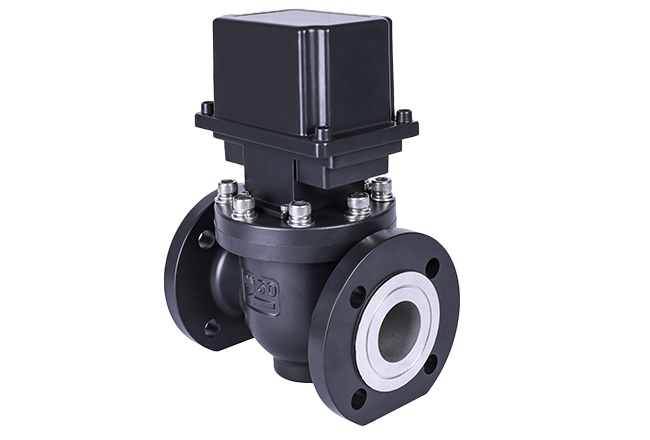

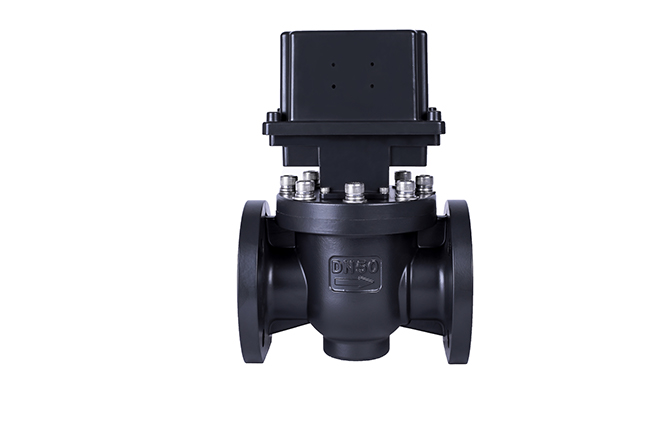

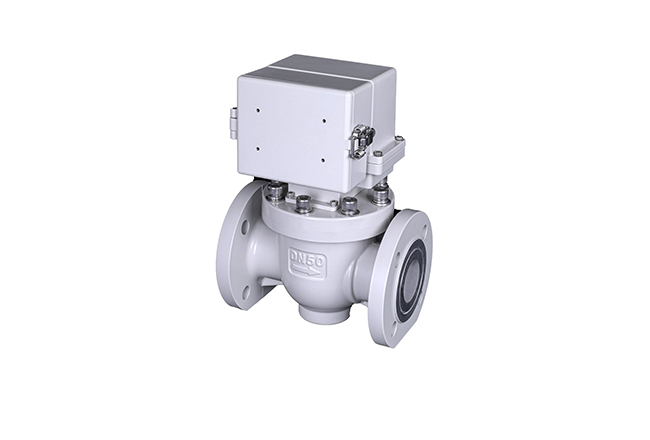

型号：GDF-1
GDF-1型軌道球閥是用于燃氣管道上，用來控制輸送介質通斷的閥門。它可以作為一個獨立的部件安裝在燃氣管道上，能夠可靠地自動控制燃氣的通斷；也可以和流量計一起使用，實現管道燃氣計量和通斷控制的功能一體化。
型号：GDF-1
簡介：GDF-1型軌道球閥用于燃氣管道上，用來控制輸送介質通斷的閥門。它可以作為一個獨立的部件安裝在燃氣管道上，能夠可靠地自動控制燃氣的通斷；也可以和流量計一起使用，實現管道燃氣計量和通斷控制的功能一體化。
安裝位置：該球閥可以安裝在燃氣管道上（如下圖）
主要特點：
1、它是一種慢開快關的閥門，關閉時間小于或等于2s；
2、使用過程中無壓力損失；
3、密封性好，性能穩定可靠；
4、特殊的内外軌道結構設計，定位準确，密封可靠；降低了閥門的啓動力矩，能在高壓環境下實現閥門開啓，負荷小，功耗低；
5、閥體采用鑄造鋁合金，重量輕，耐腐蝕性好，可承受1.6MPa的公稱壓力；整體結構耐沖擊、耐振動、耐高低溫、耐鹽霧等，能适應各種複雜的室外環境；
6、電機和齒輪箱采用全密封設計，防護等級≥IP65，電機和齒輪箱與傳動介質無接觸，具有良好的防爆性能。極大地提高了閥門的可靠性和使用壽命；
7、執行機構強度大，啓閉到位後電機直接堵轉，也可帶位置開關；
8、閥門啓閉到位後，運動機構自動鎖定，保證閥門在穩定狀态下不會因外力而發生故障；
9、微電機經過精細加工，換向器鍍金，電刷采用貴金屬材質，大大提高了微電機本身的耐腐蝕性和穩定性，保證了電機閥門的長期可靠運行；
10、進氣方向可調整。
使用說明：
1、閥門應水平安裝，閥門應通過标準法蘭螺栓連接安裝在管道上。安裝前應将安裝接口處的鐵渣、鐵鏽、灰塵等雜物清理幹淨，防止墊片被劃傷、損壞造成洩漏；
2、閥門的傳動部分可根據客戶要求轉動180°，調整後可正常使用。
3、紅黑線為電機線，紅線接負極，黑線接正極，用于打開閥門；
4、該閥可配備開、關到位信号輸出，建議使用開關信号；白線為開到位信号反饋線，開到位時短路，其餘行程為開；藍線為關到位反饋信号線，關到位時短路，其餘行程為開路；
5、閥門安裝前應處于關閉狀态，嚴禁在超壓或漏氣情況下使用，嚴禁明火檢漏；
6、本産品的外觀有銘牌。
| 項目 | 參數 | 參照标準 | |||||||
| 1 | 工作介質 | 天然氣、石油氣 | |||||||
| 2 | 公稱直徑 | DN25 | DN32 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 |
| 3 | 壓力範圍 | 0～0.8Mpa | |||||||
| 4 | 公稱壓力 | 1.6MPa | |||||||
| 5 | 工作電壓 | DC3～7.2V | |||||||
| 6 | 工作電流 | ≤70mA（DC4.5V） | |||||||
| 7 | 最大電流 | ≤220mA(DC4.5V) | |||||||
| 8 | 阻斷電流 | ≤220mA(DC4.5V) | |||||||
| 9 | 工作溫度 | －30℃～70℃ | |||||||
| 10 | 儲存溫度 | －30℃～70℃ | |||||||
| 11 | 工作濕度 | ≤95%RH | |||||||
| 12 | 儲存濕度 | ≤95% | |||||||
| 13 | 防爆性能 | ExibⅡB T4 Gb | |||||||
| 14 | 防護等級 | IP65 | |||||||
| 15 | 開啓時間 | ≤250s(DC4.5V/0.8MPa)（DN25～DN50） | ≤450s (DC4.5V/0.8MPa)（DN80～DN200） | ||||||
| 16 | 閉合時間 | ≤2s（DC4.5V） | |||||||
| 17 | 洩漏量 | 0.8MPa氣壓下,洩漏量 ≤0.55dm3/h（保壓時間2min） | |||||||
| 5KPa氣壓下,洩漏量≤0.1dm3/h（保壓時間2min） | |||||||||
| 18 | 電機電阻 | 21Ω±1.5Ω | |||||||
| 19 | 開關接觸電阻 | ≤1.5Ω | |||||||
| 20 | 使用壽命 | ≥6000 次 | |||||||

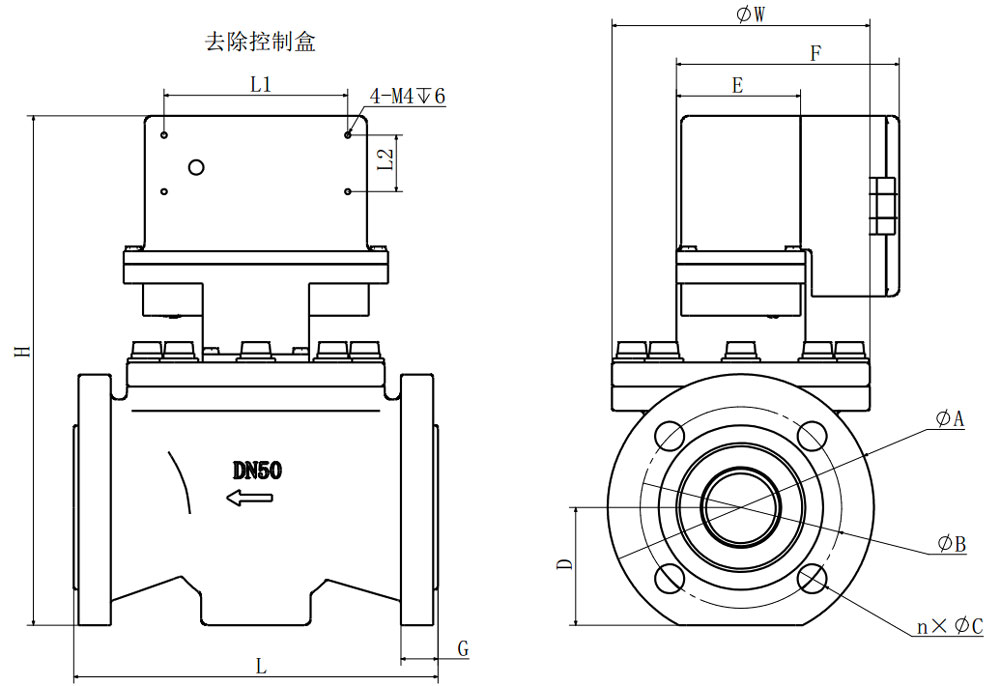

| Diameter Dem(mm) | GDF-1-DN25 | GDF-1-DN32 | GDF-1-DN40 | GDF-1-DN50 | GDF-1-DN80 | GDF-1-DN100 | GDF-1-DN150 | GDF-1-DN200 |
| L | 160 | 180 | 226 | 226 | 310 | 350 | 480 | 520 |
| W | 130 | 130 | 160 | 160 | 220 | 246 | 336 | 412 |
| H | 293 | 295 | 316 | 316 | 355 | 380 | 431 | 489 |
| A | 115 | 140 | 150 | 165 | 200 | 220 | 285 | 340 |
| B | 85 | 100 | 110 | 125 | 160 | 180 | 240 | 295 |
| C | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 22 |
| D | 59 | 59 | 73 | 73 | 92 | 106 | 132 | 165 |
| E | 77 | 77 | 77 | 77 | 77 | 77 | 77 | 77 |
| F | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 | 138.5 |
| G | 18 | 18 | 23 | 23 | 23 | 23 | 25 | 28 |
| L1 | 114 | 114 | 114 | 114 | 114 | 114 | 114 | 114 |
| L2 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| n | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 12 |
