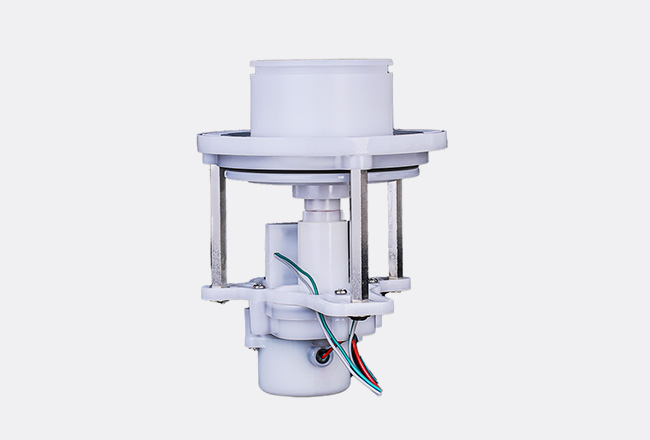

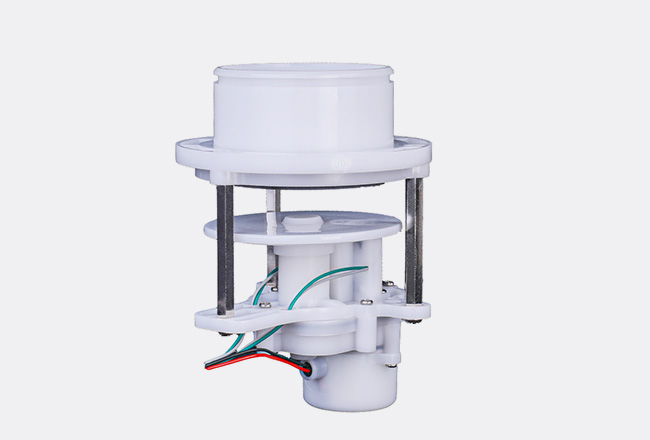

型号：RKF-5

簡介：該電控截止閥是一種安裝在工商業燃氣表的進氣端或出氣端的閥門，用于控制燃氣的通斷。采用獨特的密封及外形設計、具有可靠性高、壓力損失小等特點。同時，其體積小，可适應各大基表廠家的基表。

安裝位置：該電控截止閥可安裝在智能燃氣表的進氣端或出氣端。

主要特點：

1、低壓損

2、結構穩定，最大壓力可達到200mbar

3、體積小，适配基表及安裝方便

4、可定制

使用說明：

1、這種類型的閥門的引出線有三種規格：兩線制、四線制或六線制。兩線制閥門的引出線隻作為閥門的動作電源線，紅線接正極（或負極），黑線接負極（或正極）以打開閥門（具體可根據客戶要求設置）。對于四線制和六線制的閥門，其中兩根線（紅、黑）是閥門動作的電源線，其餘兩根或四根線是狀态開關線，作為開、關位置的信号輸出線使用。

2、供電時間要求：開/關閥門時，檢測裝置檢測到閥門到位後，需要延時2000ms才能停止供電，總操作時間約為4.5s。

3、通過檢測電路中的堵轉電流，可以判斷閥門的開閉。堵轉電流值可以根據電路設計的工作截止電壓來計算，它隻與電壓和電阻值有關。

4、建議閥門的最低直流電壓不應低于3V。
