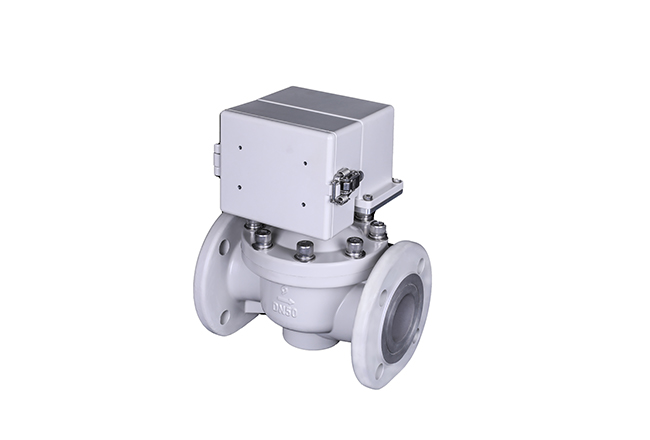

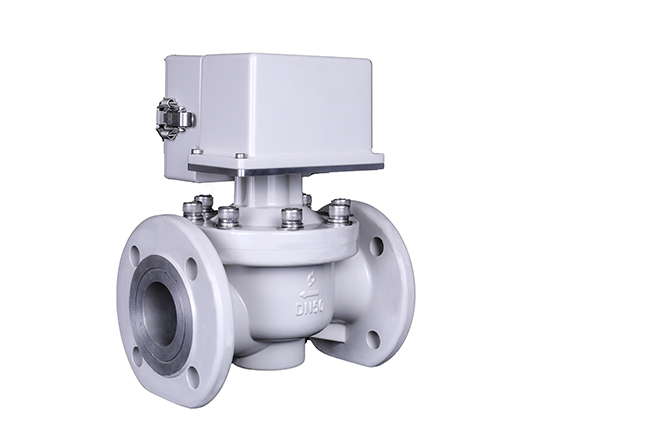

型号：GDF-4

簡介：GDF-4型管道截止閥是一種高可靠性、使用壽命長、微電機驅動的閥門，主要用于燃氣管道上，控制傳輸介質通斷的閥門。它可作為一個獨立的部件安裝在燃氣管道上，能可靠的對燃氣的通斷進行自動控制；也可與流量計配套使用，實現管道燃氣計量和通斷控制的功能一體化。主要設計 執行标準為 GB/T 20173-2013 《石油天然氣工業 管道輸送系統 管道閥門》，法蘭設計标準為 GB/T 9113-2010《整體鋼制管法蘭》。

安裝位置：該截止閥可以安裝在燃氣管道上（如下圖）

主要特點：

1、是慢開快關型閥門，關閥時間≤2s；

2、工作壓力範圍大，最大工作壓力可達 0.8MPa；

3、壓力損失小；

4、密封性好，性能穩定可靠；

5、特殊的開閥洩壓結構設計，可實現高壓環境低負載、低功耗開閥，增強了閥門運行的可靠性；

6、閥體采用鑄造鋁合金，重量輕，防腐蝕性能好，可承受 1.6MPa 的公稱壓力；整體結構耐沖擊、振動、高低溫、鹽霧等，能适應各種複雜的戶外環境。

7、電機及減速箱設計為全密封結構，防護等級≥IP65，且電機及減速箱與傳輸介質無接觸，防爆性能好。極大的提高的閥門的可靠性和使用壽命；

8、執行機構強度大，開、關到位後可直接堵轉，也可帶到位開關；

9、閥門開、關到位後，運動機構自動鎖死,确保閥門在穩定狀态時不會因外力而産生誤動作；

10、微電機進行精細工藝處理,換向器鍍金,電刷采用貴金屬，極大提高了微電機自身的抗腐蝕能力和穩定性能,确保了電機閥的長期可靠工作；

11、進氣方向可調整。
