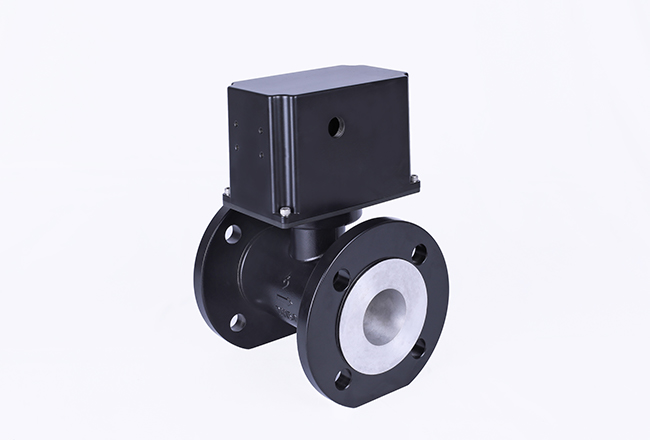

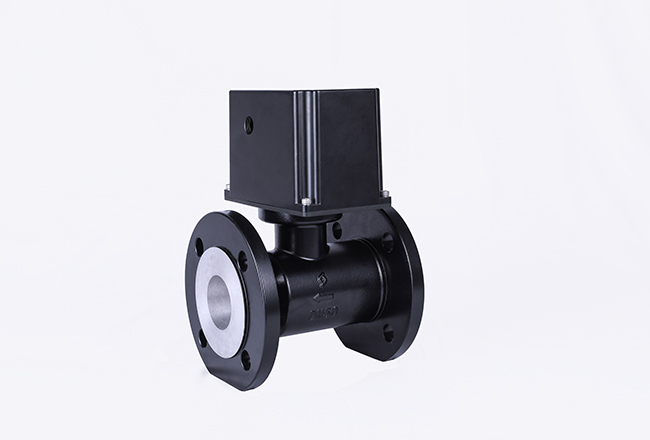

型号：GDF-5

簡介：GDF-5 型浮動球閥采用微電機驅動，各零部件均嚴格按國家标準設計。其中，法蘭按照 GBT9113-2010 《整體鋼制管法蘭》，閥體長度按照 GB/T 12221-2005 《金屬閥門 結構長度》，整機設計與試驗按照 GB/T 20173-2013 《石油天然氣工業 管道輸送系統 管道閥門》。有别于傳統浮動球閥，本産品出氣口采用了具有自主知識産權的洩壓結構。

安裝位置：浮動球閥可以安裝在燃氣管道上（如下圖）

主要特點：

1、工作壓力大，在0.4MPa的工作環境下，閥門可以穩定地開啓和關閉；

3、無壓力損失，采用閥門直徑等于管道直徑的零壓力損失結構設計；

4、閉閥的密封性能好，密封圈采用耐高溫（60℃）、耐低溫（-25℃）的丁腈橡膠。

5、帶限位開關，能準确檢測開關閥的在位狀态；

6、開關閥運行平穩，無振動，噪音小；

7、電機和齒輪箱全密封，防護等級≥IP65，完全防止輸送介質進入，防爆性能好；

8、閥體采用鋁材，可承受1.6MPa壓力，抗沖擊、抗振動，适應複雜環境；

9、閥體表面經陽極氧化處理，美觀整潔，具有良好的防腐蝕性能。

使用說明：

1、紅線和黑線是電源線，黑線接正極，紅線接負極，用來打開閥門；

2、 可選的位置信号輸出線： 2根白線為閥開到位信号線，閥開到位時短路；2根藍線為閥關到位信号線，閥關到位時短路；（閥開或關後，電源通常延長5s，以保證到位信号的穩定性）。

3、閥門的減速箱可根據客戶安裝控制箱的方便程度整體旋轉180度，旋轉後的閥門可正常使用；

4、使用标準法蘭螺栓連接閥門、管道和流量計。安裝前，應仔細清洗法蘭端面，防止端面的鐵渣、鐵鏽、灰塵等尖銳物劃傷墊片，造成洩漏；

5、閥門安裝在管道或流量計中時，應關閉閥門。嚴禁在超壓或漏氣狀态下使用，嚴禁用明火檢漏；

6、本産品的外觀設有銘牌。
